Sincronización de Mano con Tableta de Dibujo

Introducción​

Esta página proporciona una escena de ejemplo para ayudarte a construir tu propio live para dibujo o diseño.
¡Te permitirá sostener el lápiz y hacer que siga tu cursor en el asset de pantalla perfectamente en el mundo de Warudo!

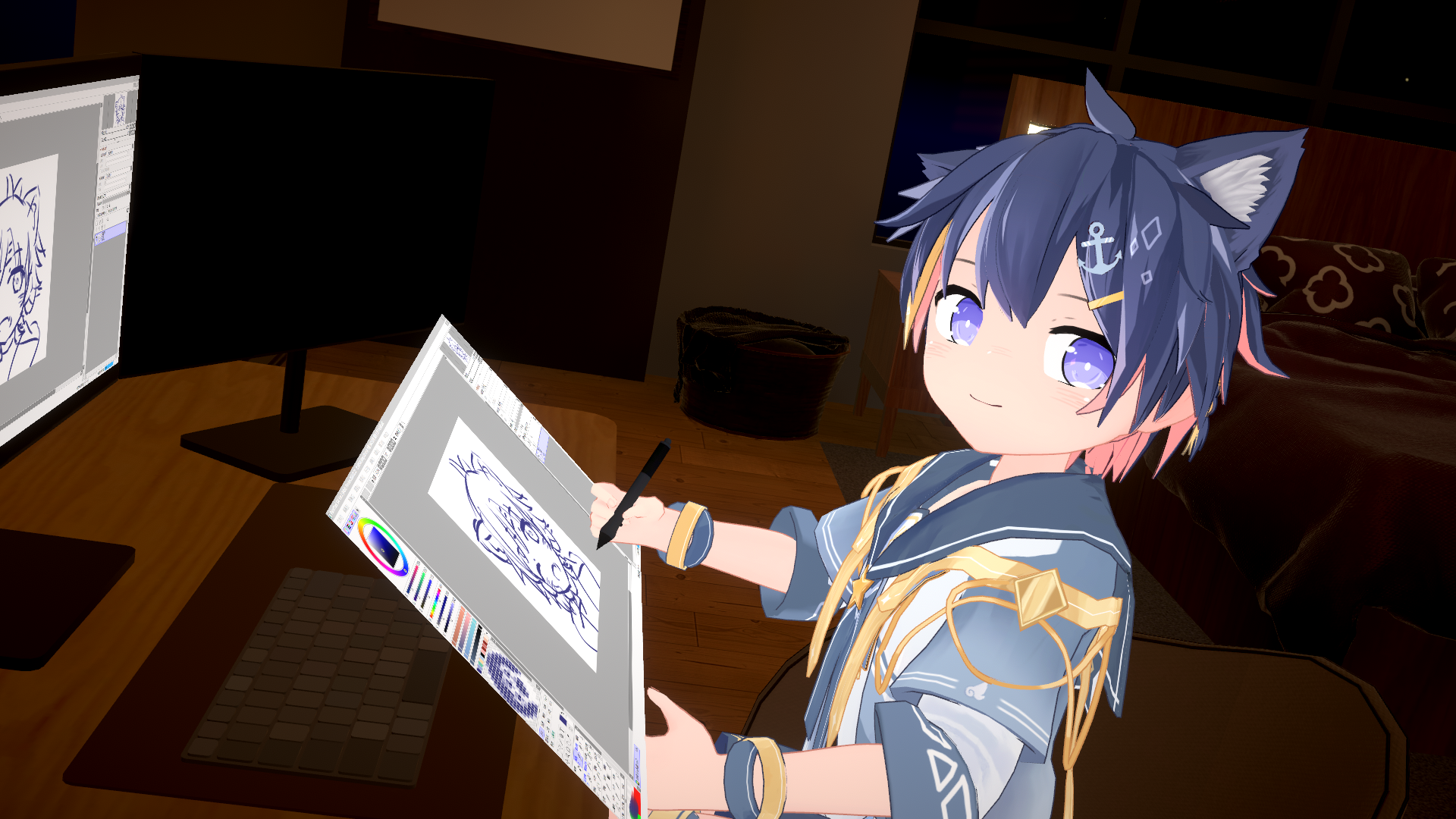

¡Demostración!

Tutoriales​

Paso 1 - Preparación​

  1. Primero, necesitas suscribirte a los siguientes elementos en Steam workshop para continuar con los siguientes tutoriales:

    ElementoURL de Steam workshop
    Environment🔗 Loft Apartment
    Character🔗 VRoid Avatar Sample A
    Prop 1🔗 Square Grid
    Prop 2🔗 Drawing Tablet Set
    Node🔗 Mouse Position Nodes

  2. Después, necesitas descargar el siguiente archivo y ponerlo en la carpeta <WARUDO_DATA_FOLDER>\Scenes:

  1. Luego, puedes abrir la escena que descargaste usando la opción Open scene en Warudo.
Para Usuarios de Warudo Pro

Necesitas cambiar de URP (Nilotoon) a BiRP para seguir este tutorial.
Puedes cambiarlo de vuelta después de que la configuración esté completa, y reemplazar el environment y character a la versión URP.

Paso 2 - Asignar Pantalla (Para Usuarios de Multi-Pantalla)​

  1. Determina el monitor donde quieres que se ubique la ventana principal de Warudo.
    (llamado Monitor A)
  2. Determina el monitor que quieres mostrar en Warudo.
    (llamado Monitor B)

Si Monitor A = Monitor B, puedes saltar directamente al paso 3, de lo contrario:

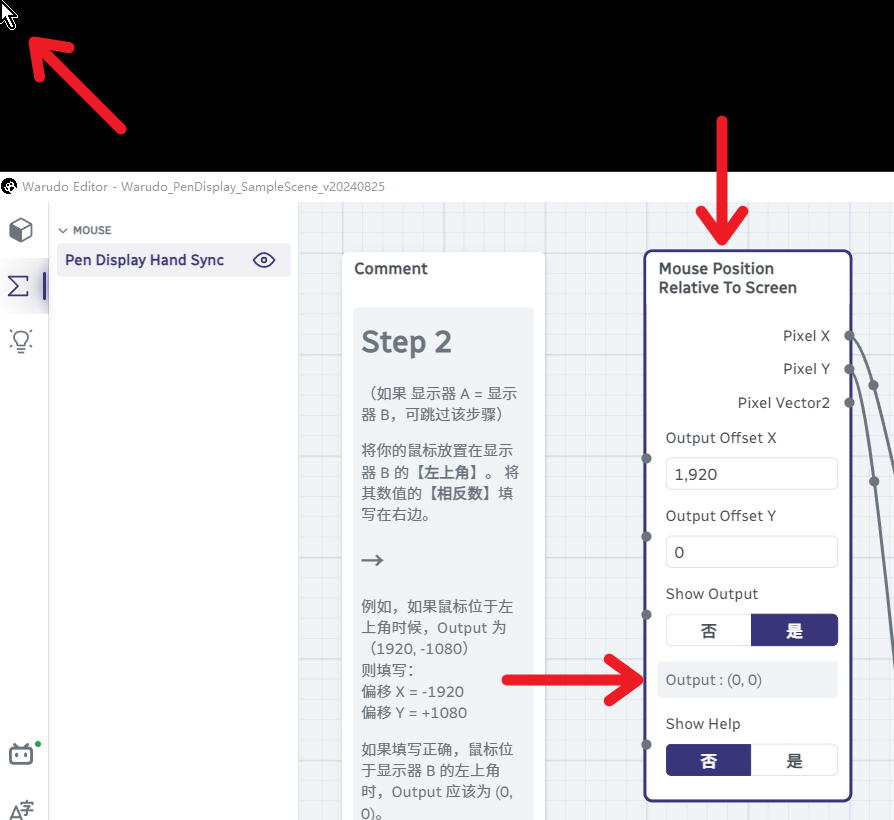

  1. ✨ Cambia los valores Output Offset X/Y en el nodo Mouse Position Relative To Screen para asegurarte de que el Output sea (0,0) cuando tu mouse esté ubicado en la esquina superior izquierda del Monitor B.

Cómo determinar tus valores de offset
  1. Mueve tu mouse a la esquina superior izquierda del Monitor B.
  2. Ingresa el ❗ Valor Opuesto ❗ del Output actual en Output Offset X/Y.
    ej. Si el Output es (1920, -1080) cuando el mouse está en la esquina superior izquierda, necesitas completar: Output Offset X = -1920
    Output Offset Y = +1080
  3. Verifica el ✨ paso otra vez.
warning

Cada vez que cambies tu selección del Monitor A o B, necesitas re-ajustar los valores de offset.

Paso 3 - Ingresar Resolución de Pantalla​

Ingresa la resolución (en píxeles) del Monitor B en el nodo Decompose Vector2.

Resoluciones 16:9 comunes
TamañoXY
1080p19201080
2K25601440
4K38402160
⋯⋯⋯

Paso 4 - Seleccionar Pantalla​

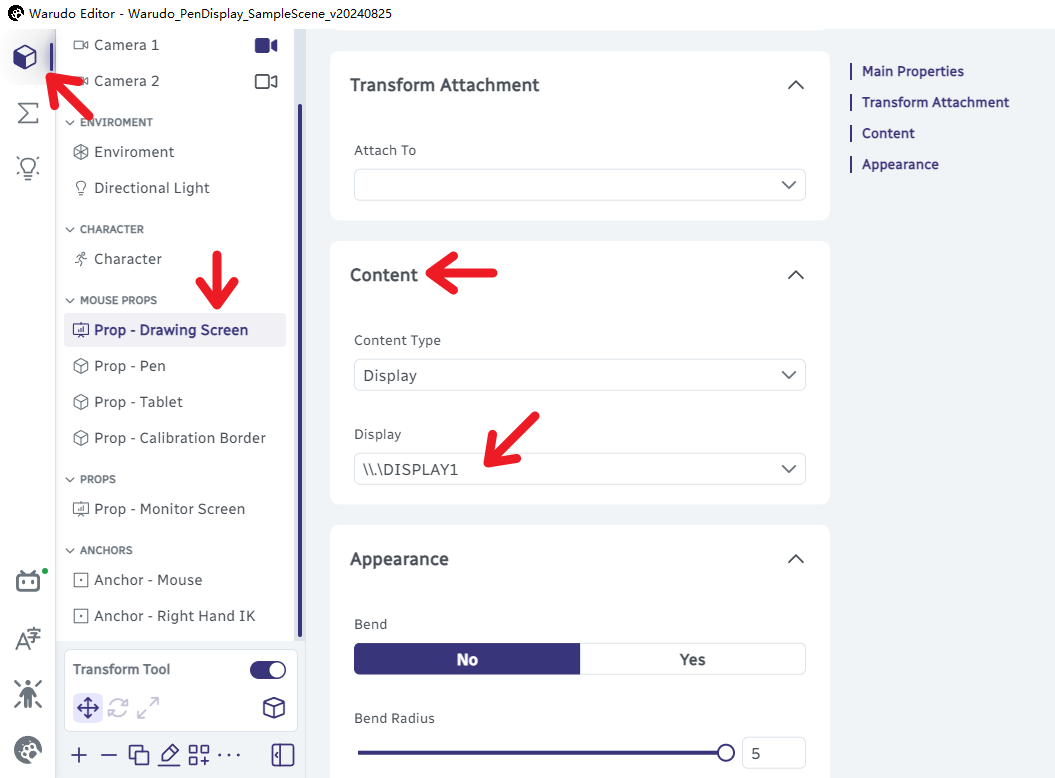

Selecciona la Pantalla para Monitor B como el Content - Display en Prop - Drawing Screen.

Paso 5 - (Opcional) Personalizar Assets​

info

Recomendamos saltarse este paso para el primer intento.

Puedes usar el Asistente de Configuración para configurar tu propio personaje, entorno, y captura de movimiento.

También puedes personalizar las posiciones del personaje y la pantalla.

Para diferentes personajes, es posible que necesites ajustar los valores de Transform - Position en Anchor - Right Hand IK para hacer que el personaje sostenga mejor el lápiz.

warning

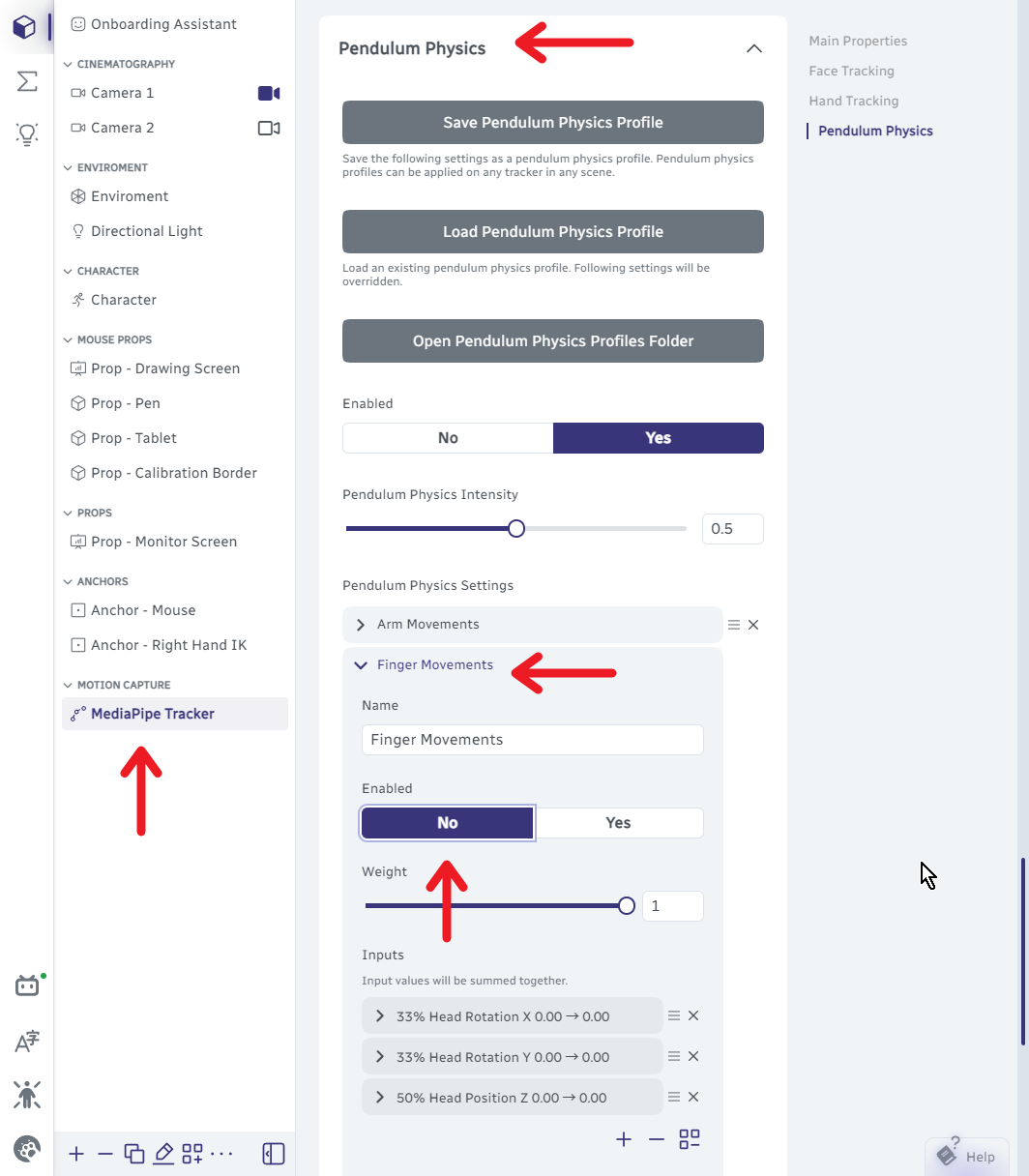

¡Necesitas deshabilitar la física de péndulo de Finger Movements en tus configuraciones de captura de movimiento!

  • También recomendamos desactivar otras físicas de péndulo relacionadas con el cuerpo (como Arm Movements y Body Lean).

Paso 6 - Calibrar Mapeo​

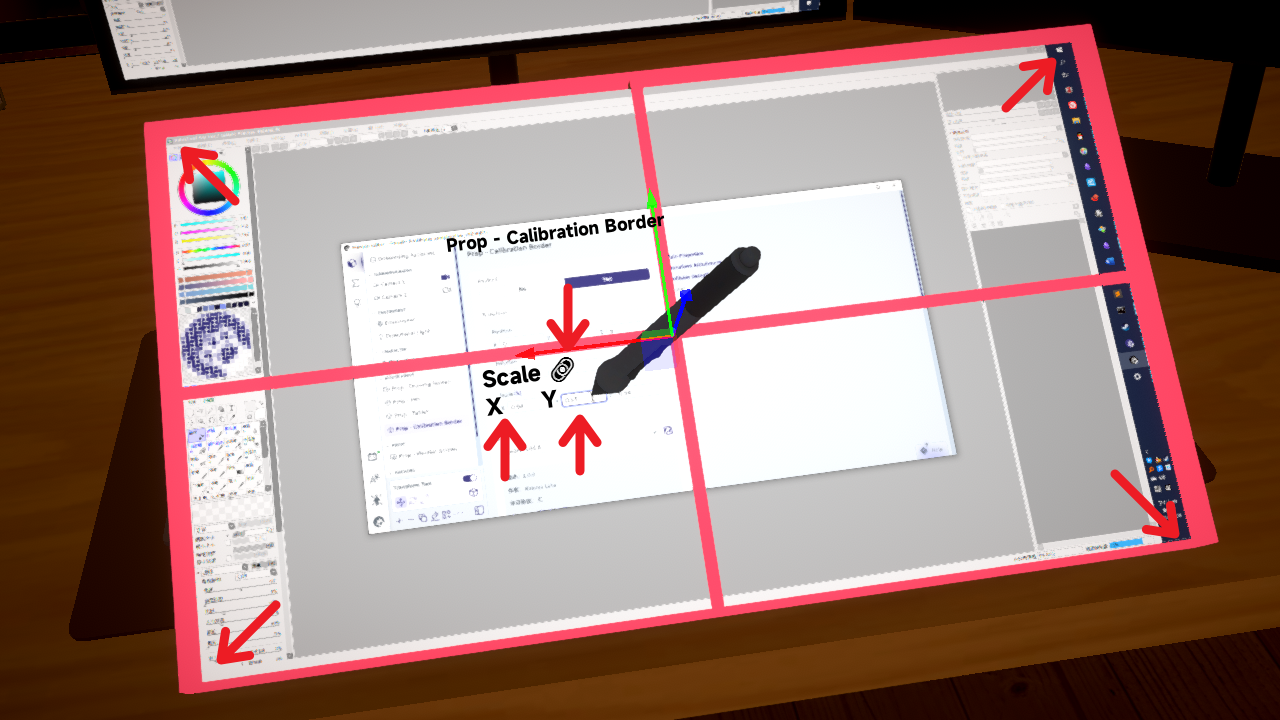

Ajusta los valores X e Y en el Scale de Prop - Calibration Border, respectivamente.
Asegúrate de que la pantalla se ajuste al Borde Interior de la caja roja lo más perfectamente posible.

note

Necesitas desbloquear el 🔗 Uniform Scaling antes de ajustar la escala cada vez.

Paso 7 - Ocultar Borde de Calibración​

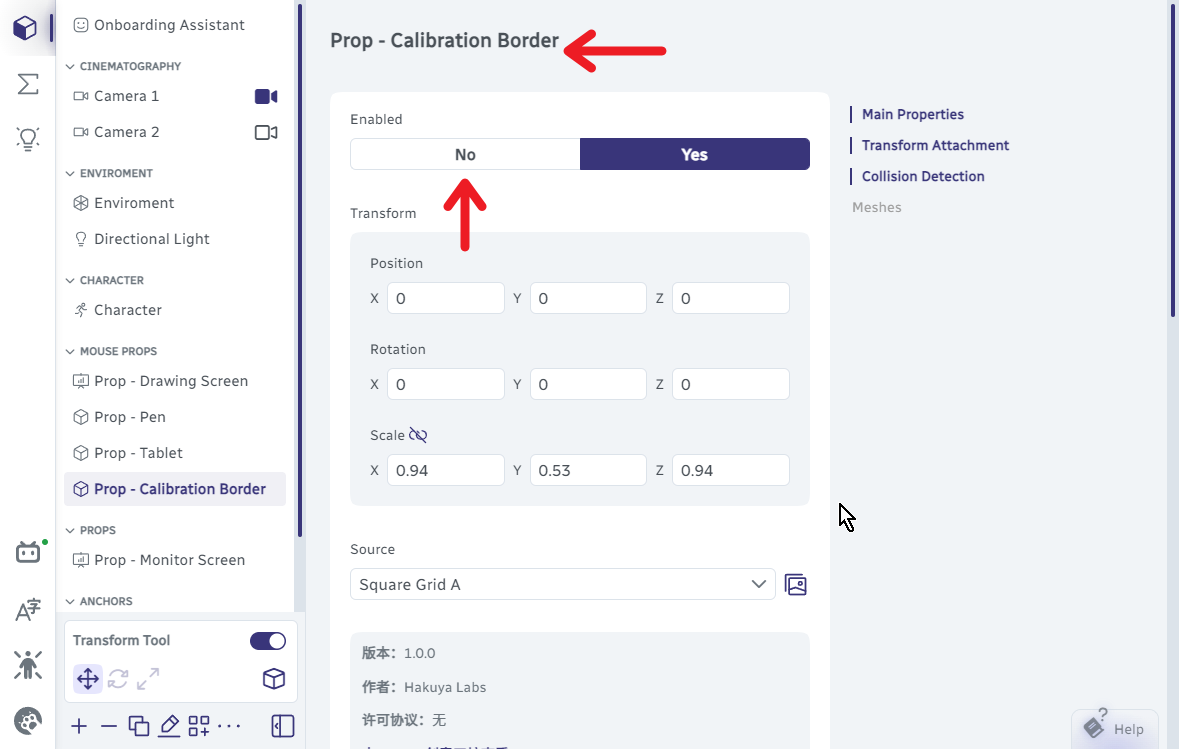

Finalmente, puedes ocultar el asset Prop - Calibration Border cambiando su opción Enabled a No.

warning

No borres Prop - Calibration Border, si lo haces, no podrás calibrar la próxima vez.

Cosas a tener en cuenta​

  • Es posible que necesites cambiar Mirrored Tracking o Invert Hands en el asset de captura de movimiento para elegir el método de seguimiento que prefieras.

  • Si quieres cambiar la selección del Monitor A o Monitor B, necesitas repetir los Pasos 2–6.

  • Puedes ajustar el grosor de Prop - Drawing Screen o habilitar y ajustar la escala de Prop - Tablet para incrementar aún más el realismo.

Problemas Conocidos​

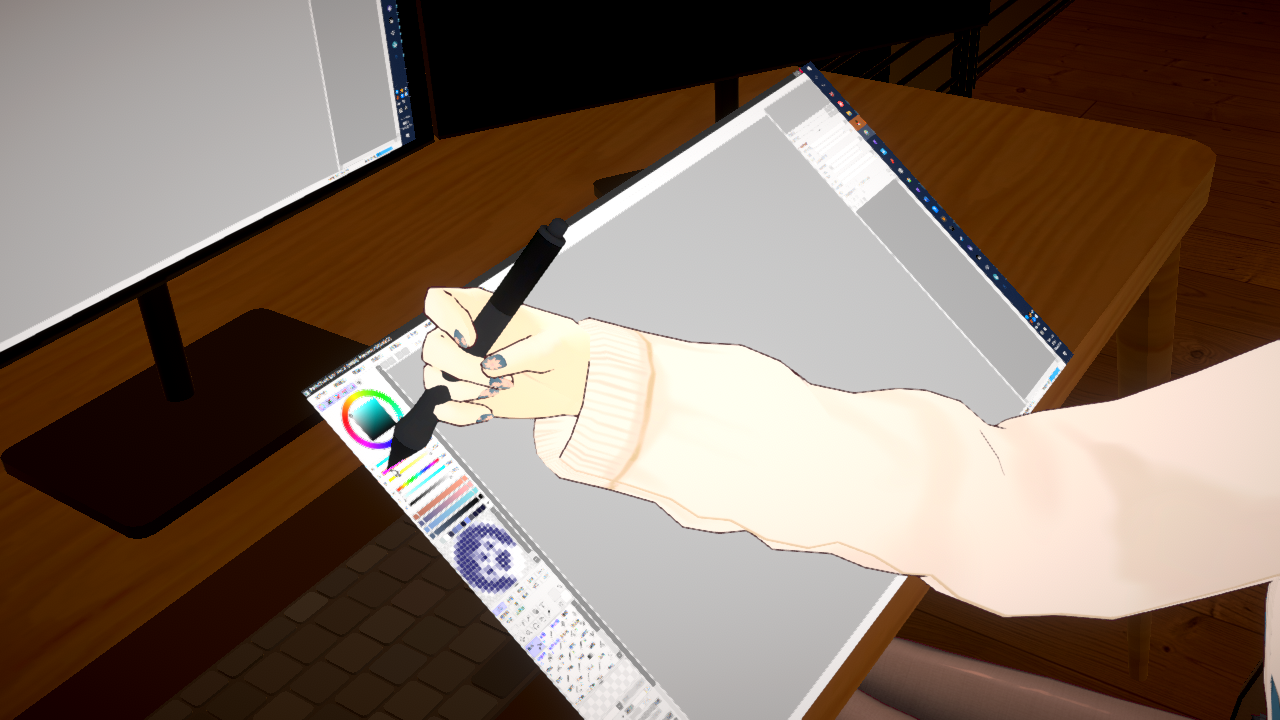

Intersección Mano-Lápiz​

Ya que la primera prioridad de este blueprint es alinear la punta del lápiz con el cursor, limitado por el principio de implementación del IK de mano, cuando la mano está muy lejos del centro de la pantalla, el lápiz puede no ajustarse perfectamente a tu mano.

Así que recomendamos no ajustar la escala de la pantalla demasiado grande.

Vincular el lápiz al hueso del dedo puede evitar este problema, pero el lápiz no podrá seguir perfectamente el cursor, lo cual es más adecuado para tableta de lápiz en lugar de pantalla de lápiz.
(Esta escena actualmente no soporta este modo)

Desaparición de Pantalla​

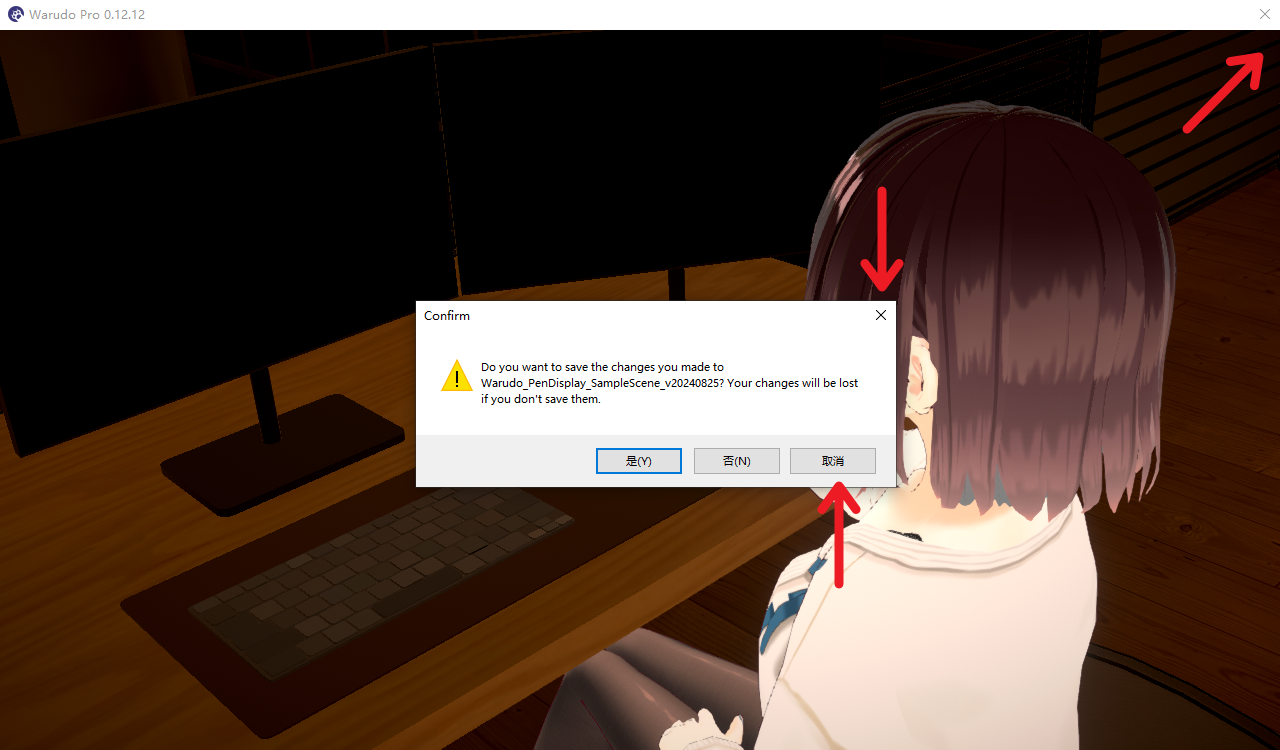

Si haces clic en el botón de cerrar en la esquina superior derecha de la ventana principal de Warudo pero sin salir, la pantalla desaparecerá (Porque la lista de opciones de pantalla se vuelve nula).

Este es un error esperando ser arreglado, y actualmente solo puede ser resuelto saliendo de warudo y reabriéndolo. (Aún puedes guardar tus cambios)
